Parametro Teknikoak
| Produktuaren altuera | |
| Gehienez: | 500 mm |
| Min.: | 50 mm |
| Kuboaren altuera | |
| Max. Ekoizpen Eremua (tamaina estandarreko paletetan ekoiztua) | 1320*1150mm |
| Paletaren tamaina (estandarra) | 1400*1200mm |
| Altzairuzko xaflaren lodiera | 14 mm |
| Egurrezko paletaren lodiera | 50 mm |
| Oinarrizko nahasketa-materialaren ontziaren bolumena (aurpegi-nahaste-hoppera izan ezik) | 2500L |
| Makinaren pisua | |
| Face-mix gailuarekin | 36T |
| Makinaren neurriak | |
| Max. Luzera osoa | 8500 mm |
| Max. Altuera osoa | 4885 mm |
| Max. Zabalera osoa | 3300 mm |
| Makinaren Parametro Teknikoak/Energia-kontsumoa | |
| Bibrazio-sistema | Servo Bibrazio Sistema |
| Bibrazio taula | Gehienez.175KN |
| Goiko Bibrazioa | Gehienez.35KN |
| Hidraulikoa | |
| Fluxu osoa | 540L/min |
| Lan-presioa | 160 bar |
| Max. Boterea | 160KW |
Teknologiaren abantaila
Servo Bibrazio Teknologia "Ultra-Dinamikoa" Bloke Makinarako bereziki diseinatutako eraginkortasun handiko bibrazio-sistema auto-moldagarria da; Servomotorrak Erantzun azkarrena eman dezake erreakzio denbora laburrenean, bibrazio-errendimendu handienaz jabetu, zementu-kontsumoa murrizten du, produkzio-zikloa laburtu eta dentsitate handiko hormigoizko produktuak ekoitzi ditzake ekoizpen-lekuan; Bibrazio-sistema hormigoizko produktu desberdinen ekoizpen-eskakizunetara egokitu daiteke.
Moldeak aldatzeko sistema bizkor automatikoa gailu anitzeko loturan eta lankidetzan oinarritutako sistema bat da, sistema adimendunaren funtzionamenduaren bidez moldeen aldaketa azkarrak lortzen dituena. Moldea Makina Nagusira transferitzen denean, Igotze-sistemak Molde-aldaketa automatikoan konturatzen du Molde-aldaketa azkarreko gailuan, eta Tamper Burua eta Molde-kutxa automatikoki pneumatikoki lotzen dira; Segurua, eraginkorra, funtzionatzeko eta mantentzeko erraza, eta moldea aldatzea

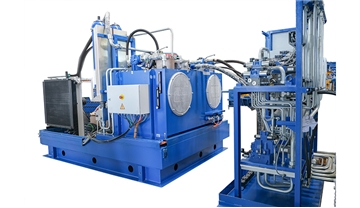

Sistema hidraulikoak goi-mailako desplazamendu aldakorreko ponpa eta feedback-zerbitzu balbula sistema hartzen ditu; Presioa, abiadura eta posizioa begizta itxiko kontrol digitala dira, ponpa hidraulikoaren emaria eta presioa automatikoki doi ditzakeena. Olioaren Tenperatura Kontrolatzeko Sistema Independenteak Automatizazio-maila eta zehaztasun handia ditu, eta lan-eraginkortasuna % 10-20 hobetu daiteke; Energia aurreztea, zarata murriztea, eraginkortasun handikoa eta ingurumena babesteko ezaugarriak ditu.

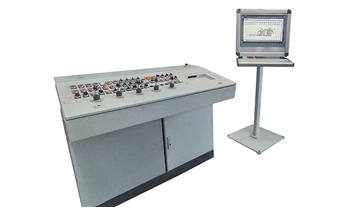

Hartu Siemens TIA-Portal Series PLC-ren kontrol automatikoko plataforma aurreratuena munduan; Eragiketa-gaitasun azkarragoa, zehatzagoa eta egonkorragoa eta interferentziaren aurkako gaitasuna ditu. Plataformaren kontrol teknologiaren bidez irteera malguak ekipoen eragin gogorrak saihestu ditzake eta ekipoen zerbitzu-bizitza luzatu. Gizakiaren eta Ordenagailuaren Interakzio Sistemaren eta Kontrol Sistemaren Seinaleen Bisual Bistaratzeak eta Diagnostikoak Funtzionamendua eta Lana Asko errazten dituzte.

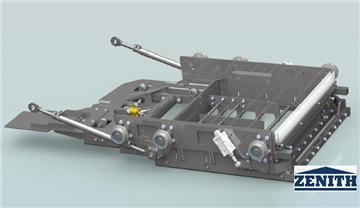

Elikadura-sistemak 360 birakari nahastearen elikadura-teknologia patentatua hartzen du, eta nahaste-taldeak simulazio-kalkulua irabiatzeko arrabolekin hornituta dago, elikadura modua modu adimentsuan moldatu dezaketen moldeen zehaztapen desberdinen arabera; Konturatu Elikaduraren uniformetasunaz eta eraginkortasunaz; Egokiagoa izan daiteke material berezien elikadura-modu onenarentzat, hala nola eraikuntza-hondakinak eta hondakinak; Zilindroak arrastatzeko eta putz egiteko gailuarekin, ehunaren kolorean hondakin agregatuaren eragina saihestu dezake eta produktuen gainazaleko kolorea ederragoa izan daiteke.
Seinalearen Feedbackaren bidez, Bibrazioaren Fasea eta Abiadura Kontrolatzen dira, eta Sinkronizazioa Handia da; Abiadura Handiko Egonkortasuna eta Maiztasun Handiko Eragiketak Zikloaren Denbora 1,5 S-tan laburtu dezake eraginkortasun handiarekin; Servo-kontrolagailua Liburu motako ardatz bakarreko motor-modulua da, eta gidariak DC Bus konexio modu komun bat hartzen du (Energia berriztagarria erabili eta birziklatu daiteke), energia-kontsumoa % 15 murrizten duena; Balazta efektua hobea da.
Marko nagusiak Zenith Brick Machine Technology-k diseinatutako indar handiko marko soldatuaren egitura hartzen du, pertsonalizatutako atal bereziko altzairuz soldatzen dena. Diseinua arrazoizkoa da, soldadura uniformea eta ederra da, eta marko osoa zahartzearen bibrazioarekin tratatzen da markoaren kalitate eta egonkortasun handia bermatzeko. Egiturazko Diseinu Aurreratuaren Prozesuari esker, Makina Nagusia zabal daiteke, eta alboko moldea irekitzeko eta ixteko funtzioaren armairua, taula marrazketa (nukleoa) funtzioa eta poliestirenozko taula ezartzeko funtzioa gehi daitezke geroago.

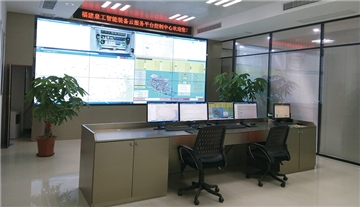

QGM&Zenith Intelligent Equipment Cloud Service Platform sareko monitorizazioa, urruneko bertsio-berritzea, urruneko matxuren iragarpena eta akatsen autodiagnostikoa eta ekipoen osasun egoeraren ebaluazioa egiten ditu; Sortu ekipamenduaren funtzionamenduaren eta aplikazioaren egoera txostenak eta beste funtzio batzuk; Urruneko zerbitzuak erabiltzaileentzako arazoak azkar diagnostikatu eta konpondu ditzakete. Dena Elkarri lotuta dago, eta ekipoen ekoizpena eta funtzionamendua sarearen bidez ikus daiteke munduko txoko guztietan.

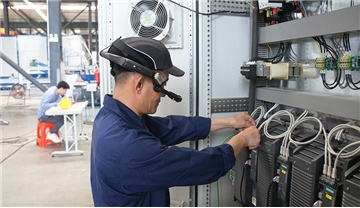

Ekipamendu Adimendunen Hodeiko Zerbitzu Plataforman oinarrituta, AR Zerbitzu Aurreratuko Betaurrekoekin, QGM-ren AR Mantentze Zerbitzu Tekniko Adimenduna eraiki daiteke, akatsen kokapen azkarra eta irtenbideen denbora errealean sor ditzakeena. Hodeiko Zerbitzu Plataformarekin denbora errealeko lotura ezarriz, sareko denbora errealeko ahots eta grafikoen komunikazioa eta erabiltzaileen, teknikari eta salmenta osteko ingeniarien arteko partekatzea gauzatu daiteke, eta "Zu zara nire begia" kontu handiz sor daiteke urruneko aditu-mailako "kirurgia zehatza" mantentze-zerbitzua eraikitzeko.

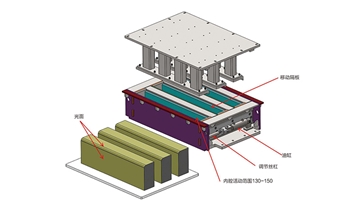

Interfaze funtzional mekaniko hedagarriak, hala nola, alboko moldeak irekitzeko eta ixteko gailua (azalera koloreko geruza duen zirrikituarekin), zirrikitu horizontalak tiratzeko gailua (ura kontserbatzeko adreilua/blokeatutako bloke hutsa) eta aparra garraiatzeko gailua (isolamendu-blokea) erreserbatuta daude, funtzio anitzeko produktu berrien ekoizpena azkar bat etor daitekeena. DCS PN Datu Interfazea erreserbatuta dago, eskalagarritasun handia du eta erabiltzailearen kontrol sistema zentralarekin bateragarria izan daitekeena; Gainera, ekipoen ekoizpen-prozesuan erabiltzaileen eskakizun berriak bete ditzake, eta ekipoen softwarea berritu eta optimizatu; Erabiltzaileei epe luzerako balio erantsiko zerbitzuak eskaintzeko.

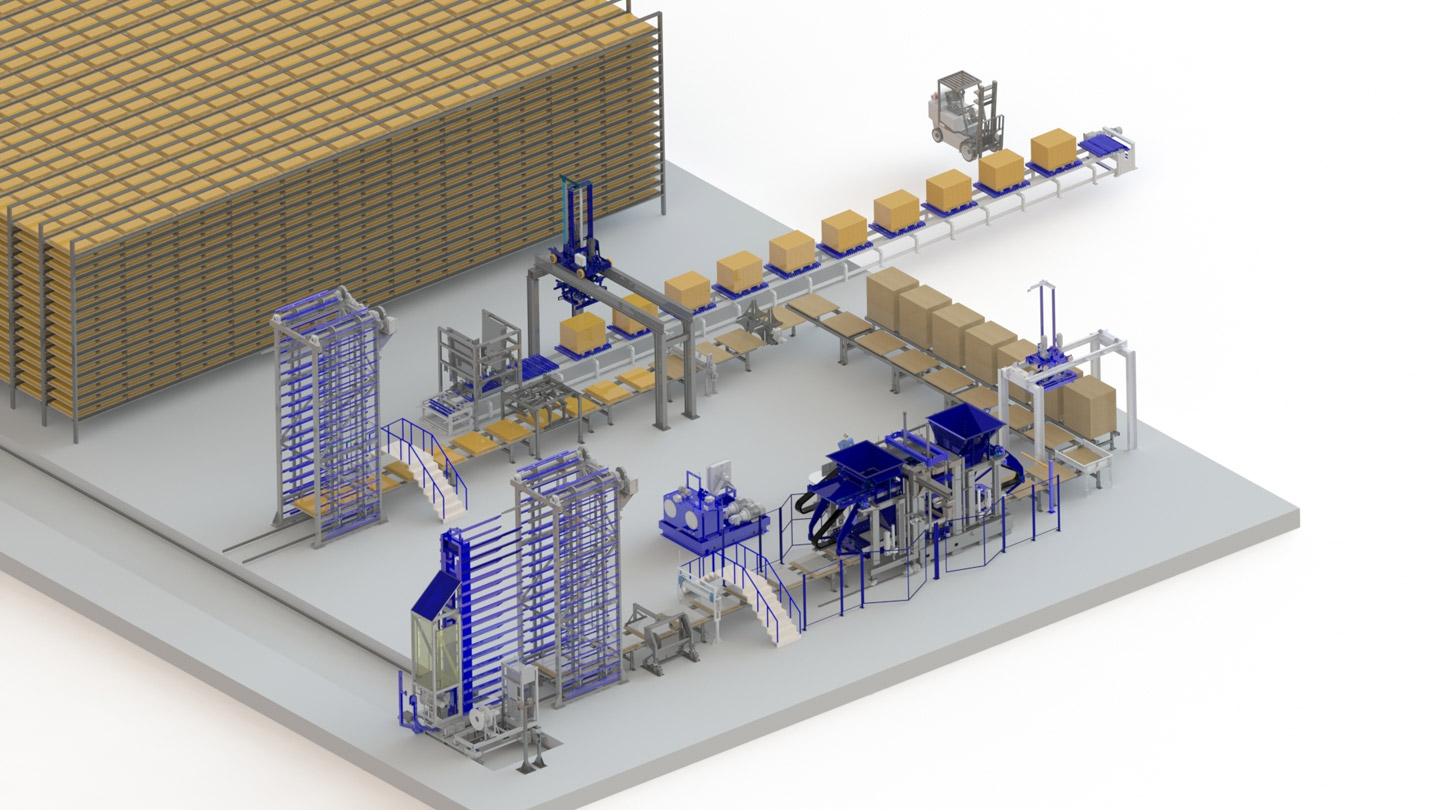

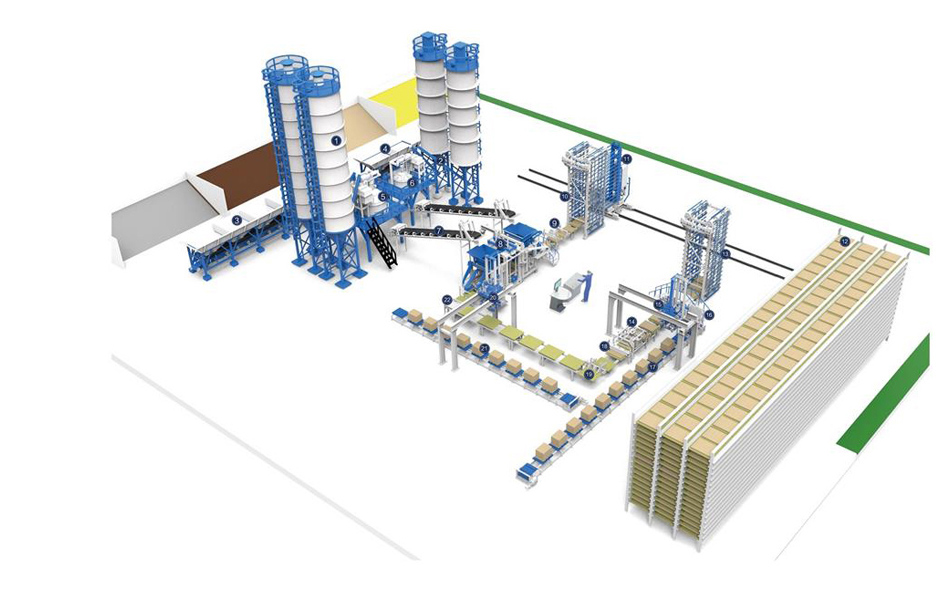

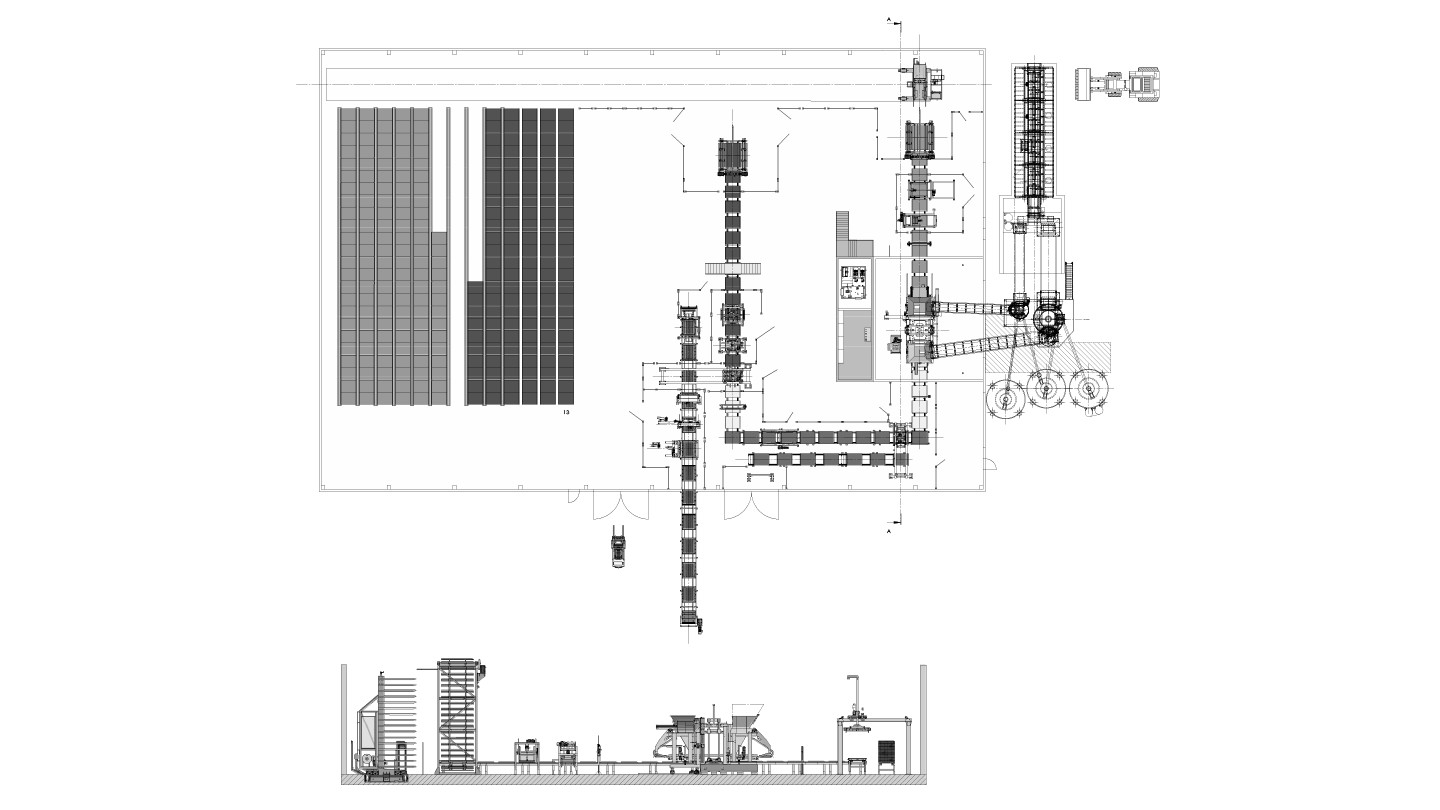

Zenith 1500 ekoizpen-lerroa
Ondoriozko Ekipamendua
Lotea
Palet elikadura automatikoa
Hezetasun-sentsorea
Hatz Autoa
Bloke-Palet Bereizlea
Ontze Ganbera
Blokea Bultzatzeko Cuber

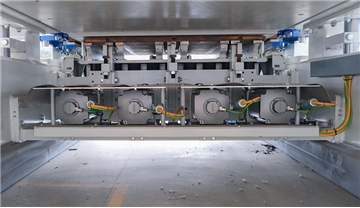

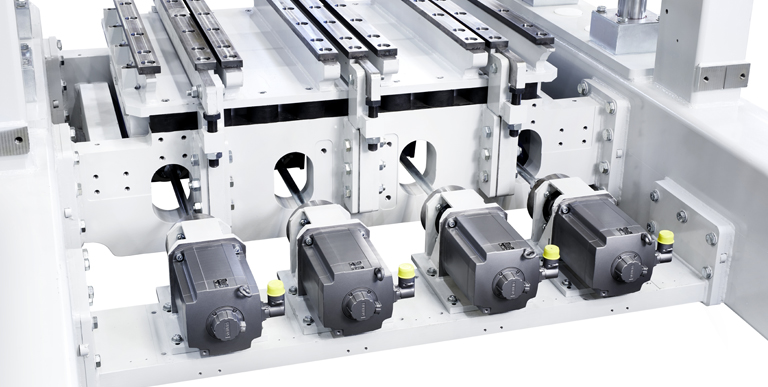

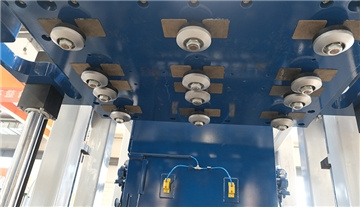

Ultra-Dynamic izeneko kalitate handiko serbo trinkotze sistemak oso trinkotze altua eta muturreko dinamika adierazten ditu. Beraz, kalitate goreneko produktuen ekoizpen azkar eta eraginkorra bermatzen du. Batez ere bolumen handiko produktuetarako eta baita premium produktuetarako ere, zeinak aurre- eta tarteko bibrazioarekin ekoizten diren, bibrazio-sistema honek abantaila ugari eskaintzen ditu. Sistemak olio-bainurik gabe funtzionatzen du, ekoizpen ekologikoa eta mantentze-lan baxua onartzen duena.

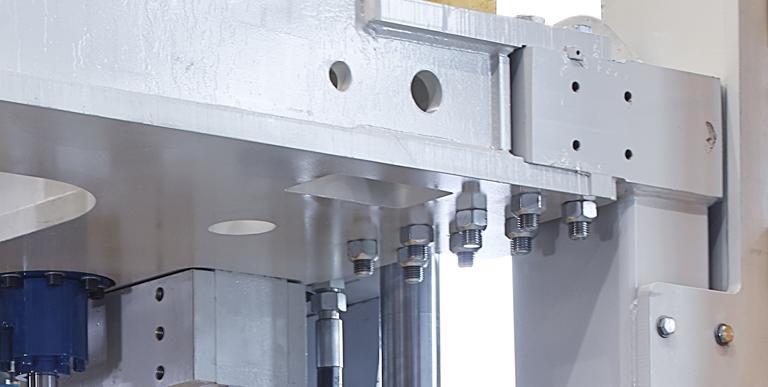

Bibrazio-mahairako torlojuak erabiltzea, motorraren habe gurutzatua eta markoaren alboetako piezak makina honen ezaugarri berezi bat da. Merkatuan bakarra da, bezeroen produkzio baldintzetara egokitu daitekeelako. Torlojuzko eraikuntzak konexio erresistenteak eta egonkortasun bikaina eskaintzen ditu.

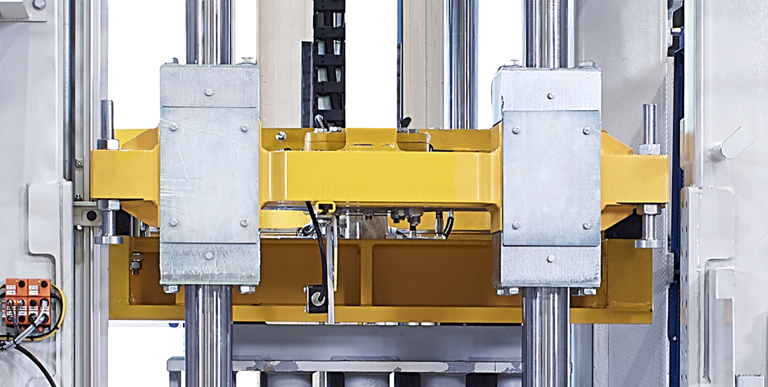

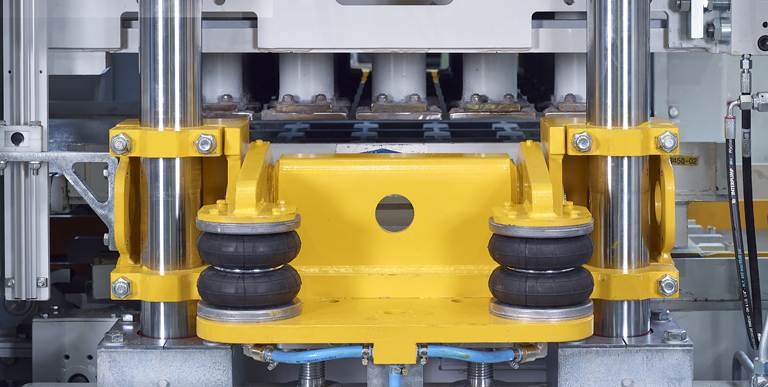

Moldeak finkatzeko gailu pneumatikoak molde aldaketa erraz bat eskaintzen du. Moldea beste lokailurik gabe kokatzen da - adibidez. torlojuak - moldearen euskarrian. Pneumatikoki funtzionatzen duten lotzeko palankek finkatzen dute. Bibrazio-emaitza optimoak eta moldearen bizitza luzeagoa lortzen dira bibrazio aurreko eta nagusiaren banakako doikuntzei esker. Moldea finkatzeko gailua beste makina eta molde fabrikatzaile batzuen moldeak finkatzeko sistemetara egokitu daiteke orain.
Trabesi berri bat garatu da ZENITH 1500-2 makinarentzat, zutabeak albotik banan-banan kentzeko aukera ematen duena. Funtzio berri honek mantentze lanetan denbora asko aurrezten du eta trukea askoz seguruago eta esfortzu gutxiagorekin egin daiteke. Multzo honen geometria osoa zutabeak barne, aurreko ZENITH 1500 makinaren berdina da. Posible da trabesi berri hau lehendik dauden makinetan aldatzea.

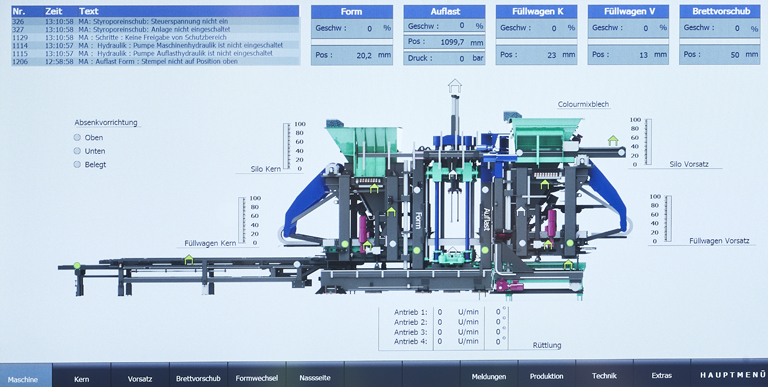

Norberaren azalpena eta intuizioz bistaratzeko kontzeptuak makinaren funtzionamendua erraz ikastea bermatzen du. Diagnostiko-diseinu berri batek doikuntza onenak aukeratzen laguntzen die operadoreei. Arazoak konpontzea ez da beharrezkoa eta ekoizpenaren geldialdi-denborak gutxienera murrizten dira. Datu-baseen teknologia berriena erabiliz, informazio guztia erregistratu, ebaluatu eta gorde daiteke. Datu horiek edozein lekutan eskura daitezke lantegien sare osoari esker.
