| Ezaugarriak | |
|---|---|
| Max. blokearen altuera | 500 mm |
| Min. blokearen altuera | 40 mm |
| Aukerako blokearen altuera (min.) | 30 mm |
| Paletaren tamaina | |
| Estandarra | 1.400 x 1.100 x 50 mm |
| Paletaren tamaina desberdinak posible dira | |
| Atzeko hormigoizko hopper | |
| Bolumena (geometrikoa) gehienez. | 2.400 l |
| Aurpegi nahasketa-hopper | |
| Bolumena (geometrikoa) gehienez. | 2.400 l |

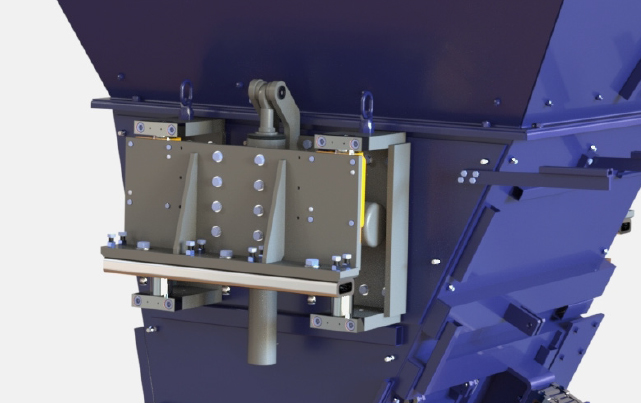

| Hopper-exekuzio desberdinak tiratzeko plakarekin edo dosifikatzeko flaparekin kolore anitzeko ekoizpenerako eskuragarri daude. |
|
| Elikadura-altuera banan-banan egokitu daiteke. | |

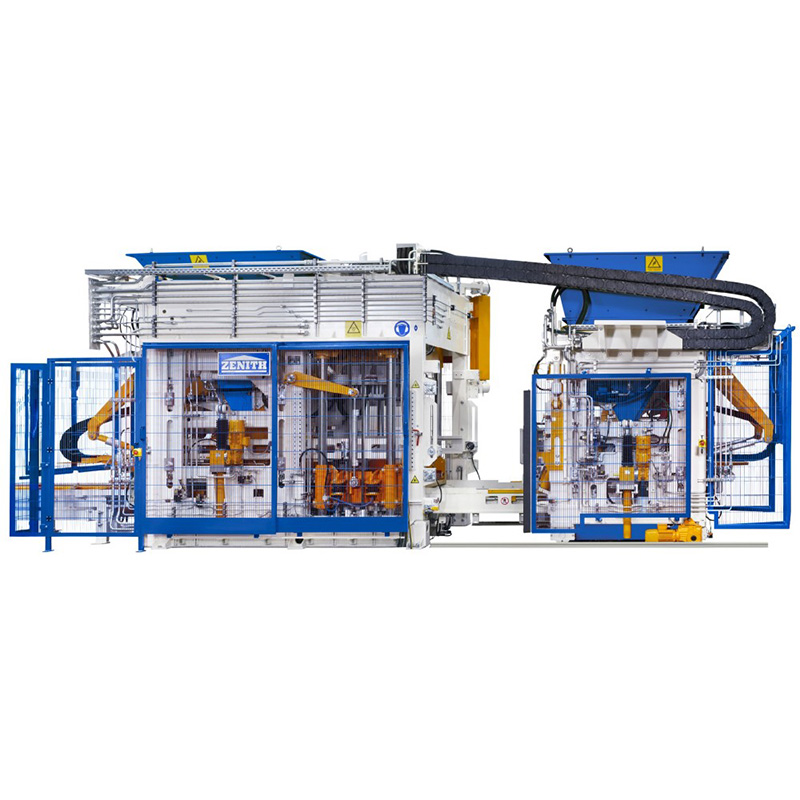

| Makinaren pisua | |
| Aurpegi nahasteko unitatearekin eta moldearekin | AC. 35.000 kg |

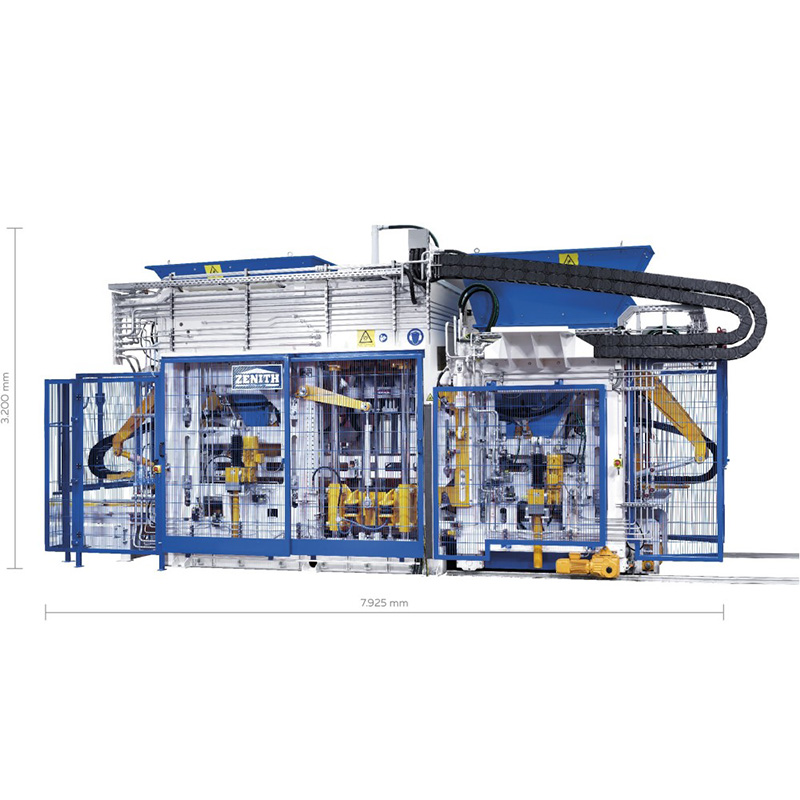

| Makinaren dimentsioa | |
| Max. luzera osoa aurpegia nahasteko unitatearekin | 7.925 mm |
| Max. guztizko altuera (garraioa) | 3.200 mm |
| Gehienezko zabalera osoa | 3.100 mm |
| Bibrazio-sistema | |
|---|---|
| Bibrazio mahaia zati bakarreko bibrazio serbo ultra-dinamikoarekin maiztasuna eta anplitudea kontrola (gehienez indar zentrifugoa) |
175 kN |
| 2 tamper buru bibragailu (gehienez indar zentrifugoa) | 35 kN |
| Hidraulika | |
| Edukiera (guztira) | 560 l/min |
| Eragiketa-presioa
ponpa 1 makina ponpa 2 tamper burua pump 3 ezarpen modua |
180 bar 200 bar 200 bar |
| Elektrizitatea | |
| Konexio potentzia (estandarra) Aurpegi nahasketa-unitatearekin Instalatutako potentzia |
ca. 310 kW |
| Konexio potentzia | ca. 160kW |
| Fusibleen babesa | 315A |
| Hornidura-lerroa | 4x 185mm² alternatiba 2x 4x 70mm² |
| Sistema Siemens S7-1500, TIA-Portal |
|
| Ukipen-panelaren bidez funtzionatzea |
|
Xehetasun teknikoak aldaketak egon daitezke, aldez aurretik jakinarazi gabe. Erakutsitako ekipoen argazkiak adibide baino ez dira. Argazkiek aukerak izan ditzakete bezeroaren eskariaren arabera.
Altuera erregulagarria den oinarri-nahaste-hoppera berritasun berezia da eta hormigoizko produktuen kalitatea nabarmen hobetzeko garatu zen. Materialaren fluxua optimizatzen laguntzen du eta materialaren banaketa uniformea zaintzen du. Gainera, elikadura tiraderan betetzeko kantitatea zehaztasunez eta produktuaren arabera doi daiteke.

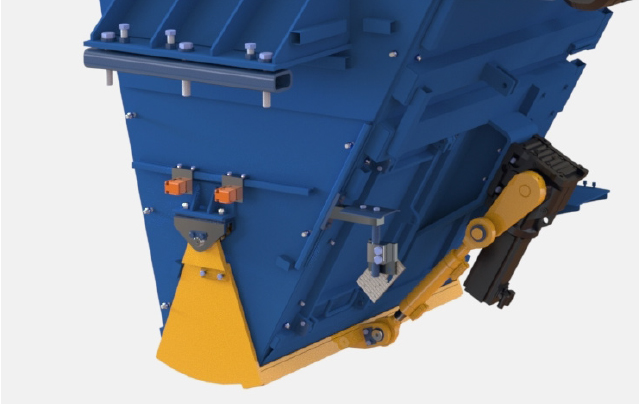

Oinarrizko eta aurpegiko nahasketa kutxen hopper flaps serbo motorrez hornituta daude. Horrek ireki eta ixteko orduak oso azkarrak ahalbidetzen ditu. Emaitza askoz dosifikazio zehatzagoa da. Abantaila ekoizpen-prozesuaren erreproduzigarritasun hobea da eta horrek produktuaren kalitate handia areagotzen du.
Tamper buru nagusiak produkzioan askoz malgutasun handiagoa eskaintzen du tamper buru arruntek baino. Gomazko buffer kopurua libreki hauta daiteke. Gainera, tamper nagusia beste fabrikatzaile batzuen konexioen arabera ere diseinatu daiteke. Berrikuntza hauek ekoizpena askoz zehatzagoa eta fidagarriagoa egiten dute.

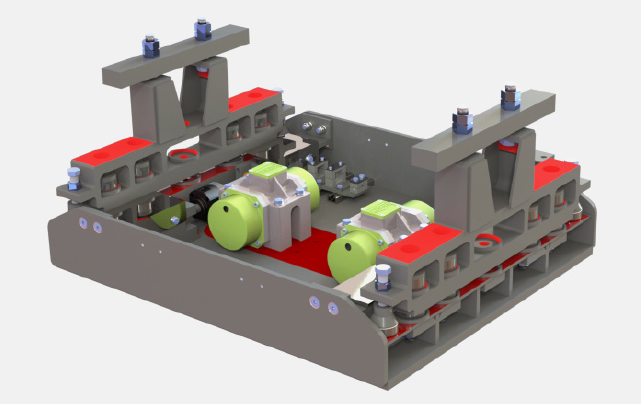

Bibrazio-sistema zati bakarreko mahai bibratzailearekin gehiago garatu zen RWTH Aachen-ekin elkarlanean. Energia-eraginkortasun handia lortzen du bibrazio-indarren banaketa optimoari esker. Sistema honek olio-bainurik gabe funtzionatzen duenez eta aire hozte gehigarririk behar ez duenez, oso ekologikoa da eta mantentze erraza ahalbidetzen du.

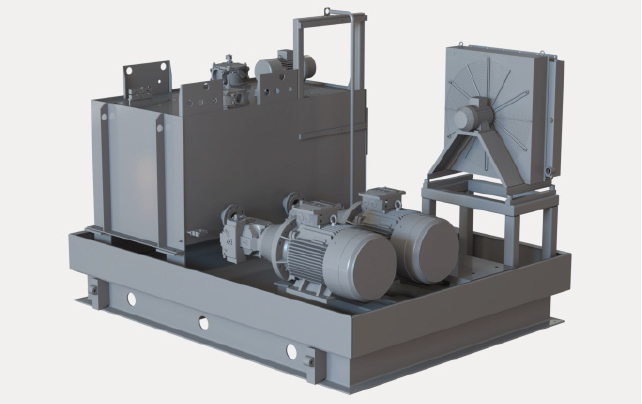

Makinak bi ponpa nagusirekin (270l/min-ko edukiera) eta bi presio-metagailurekin funtzionatzen du, ohiko ekoizpenean ziklo-denbora azkarrak lortzeko. Ponparen hutsegite bat gertatuz gero, makina bigarren ponparekin funtzionatu daiteke produkzio-geldialdia saihesteko. Ezartzeko modurako ponpa gehigarriak (20l/min-ko edukiera) dagozkien mugimenduetarako abiadura mugatzea bermatzen du.

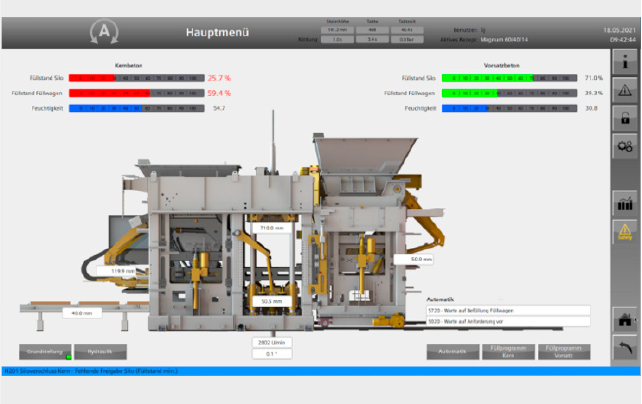

Ardatz nagusi guztiak (tamper burua, moldea, elikadura tiradera, betetzeko parrilla) kontrolatutako ardatz gisa diseinatuta daude TIA-atarian. Beraz, kanpoko kontrol elektronikoa ez da beharrezkoa. Sistema honek kokapen zehatza eta etengabea eskaintzen du. Ekoizpen prozesuan errepikapenen zehaztasun handiak etengabeko produkzioan etengabeko kalitatea bermatzen du.
