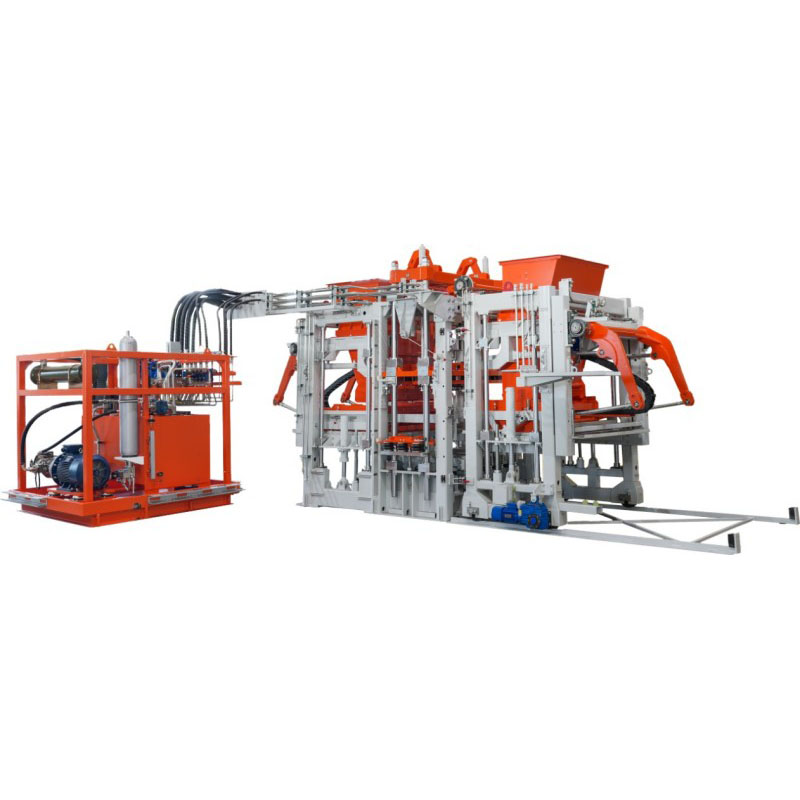

T9 blokeak egiteko makina birziklatutako material egokiak eta mineraletan oinarritutako industria-azpiproduktuak erabiltzeko diseinatuta dago, lehengaien ezaugarrien, nahasteen diseinuaren eta aplikatzekoak diren ekoizpen-arauen arabera. Bertako materialen baldintzen arabera, lehengai potentzialak errauts hegalariak, ikatza ganga, altzairu-zepa, meatzaritza eta industria-hondarrak eta eraikuntza- eta eraispen-hondakinak izan daitezke.
Moldearen konfigurazio malguekin, QGM T9-k hormigoizko produktu ugari ekoitzi ditzake, hormigoizko blokeak, zoladura blokeak, maldak babesteko blokeak, belar-zoladurak eta hormigoi aurrefabrikatutako beste produktu batzuk barne. Produktu hauek belaki hiri proiektuetan, parke eta plaza publikoetan, bizitegi-komunitateetan, udal azpiegituretan eta hiri-eraikuntzako beste aplikazio batzuetan erabil daitezke.

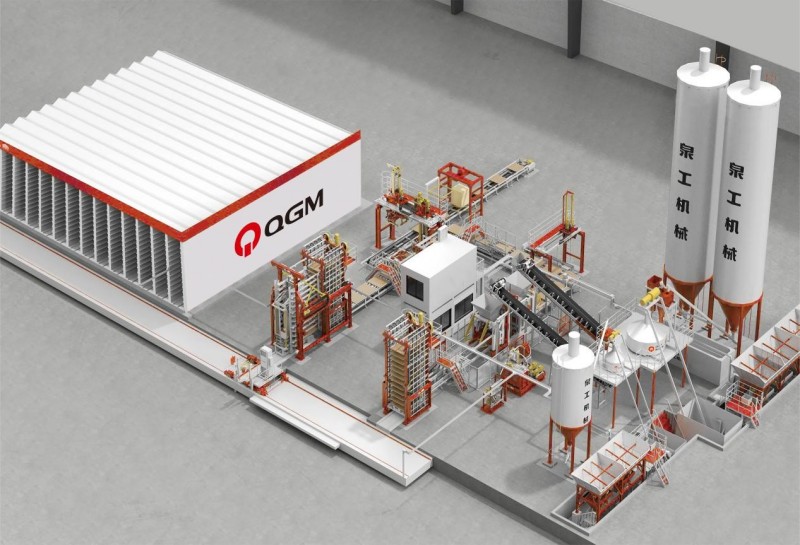

Hormigoizko blokeen ekoizpen automatizatua, produktuen konfigurazio malguak eta birziklatutako materialaren erabilera konbinatuz, QGM T9-k irtenbide polifazetikoa eskaintzen die fabrikatzaileei produkzio-eraginkortasuna hobetzeko, produktuen eskaintza zabaltzeko eta hormigoizko blokeen fabrikazio iraunkorragoa eta eraikuntzako material berdearen ekoizpena laguntzeko.
| Produktuak | Kanpoko neurriak | Moldatutako bloke kopurua (bloke/molde) | 8 orduko ekoizpen-ahalmena |
| Adreilu hutsak | 390*190*190mm | 9 | 10.368-12.960 |
| Adreilu estandarrak | 240*115*53mm | 50 | 72.000-96.000 |
| Holandako adreiluak | 200*100*60mm | 36 | 41.472-51.840 |
| Makina eredua | T9 |
| Paletaren tamaina estandarra | 1350 × 700 mm |
| Max. Moldeatzeko Eremua | 1300 × 650 mm |
| Produktuaren altuera sorta | 50 - 500 mm |
| Ziklo Denbora | 15-25 segundo |
| Bibrazio mota nagusia | Mahaiaren bibrazioa |
| Kontrol Sistema | SIEMENS |

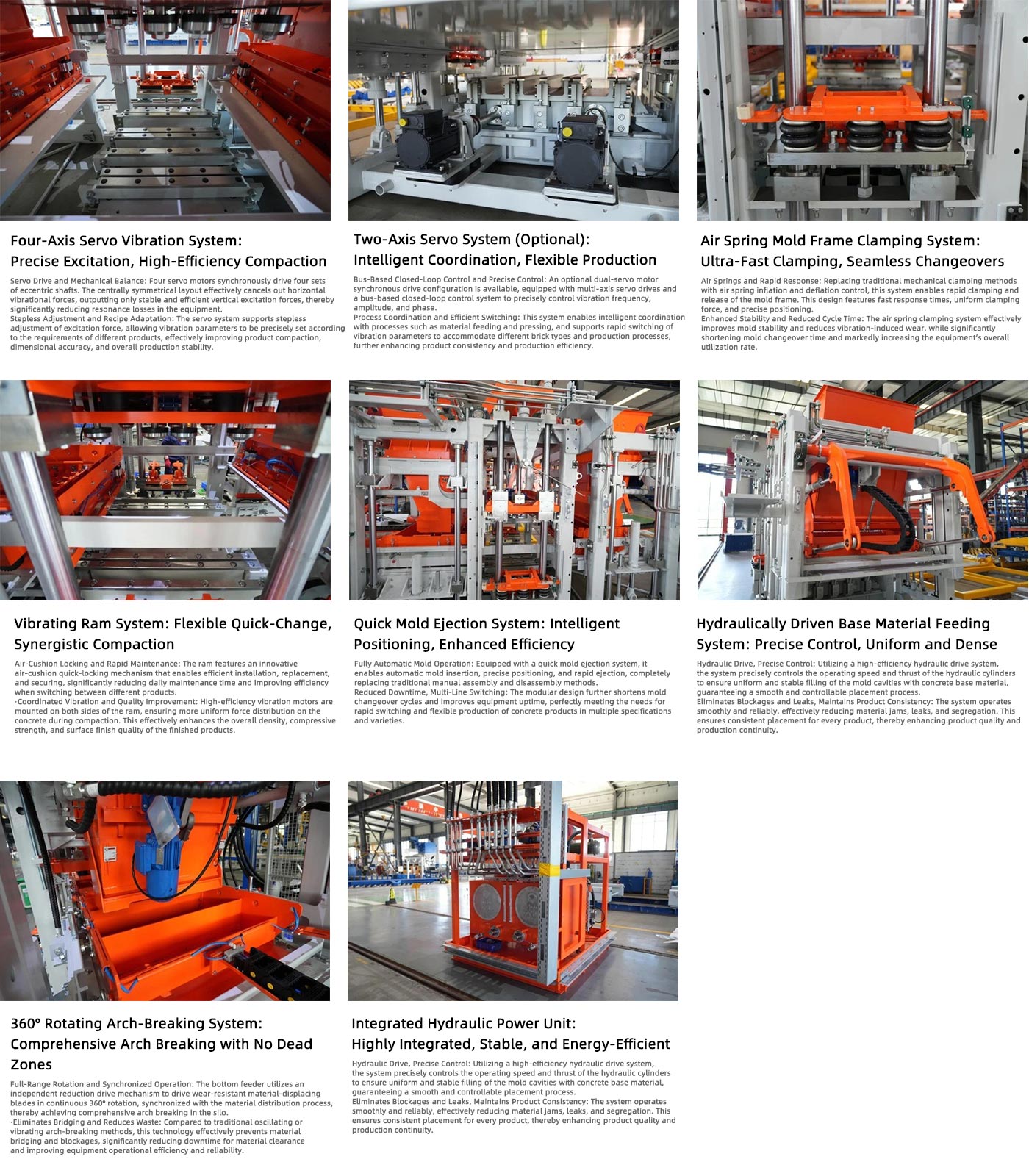

Lau ardatzetako serbo-bibrazio-sistema makinaren bibrazio-konfigurazio aukeretako bat da, zehaztasun handiko bibrazioen kontrolerako eta hormigoiaren trinkotze eraginkorrerako diseinatua.
Servo Drive eta bibrazio orekatua: lau servo motor independentek sinkronoki gidatzen dituzte lau ardatz eszentrikoen multzo. Eszentrikoak konfigurazio zentral simetriko batean daude antolatuta, bibrazio horizontaleko osagaiak kontrapisatzen eta kitzikapen indarra lehen mailako indarra bertikalki molderantz zuzentzen laguntzen dute. Diseinu orekatu honek bibrazio-errendimendu egonkorra onartzen du, alferrikako bibrazio-galerak eta estres mekanikoa murrizten laguntzen duen bitartean.
Nahasketa-diseinu desberdinetarako bibrazio-doikuntza urratsik gabe: Serbo-sistemak kitzikapen-indarraren pausorik gabe doitzea ahalbidetzen du, bibrazio-parametroak hormigoizko produktu eta nahasketa-diseinu desberdinekin zehatz-mehatz lotzea ahalbidetzen du. Horrek materialaren trinkotzea, produktuaren dentsitatea, koherentzia dimentsionala eta konformazioaren egonkortasuna optimizatzen laguntzen du.
Bi ardatzetako serbo-bibrazio-sistema lau ardatzetako serbo-bibrazio-sistema hautatzen ez duten bezeroentzako bibrazio-konfigurazio alternatibo bat da. Bibrazio-parametro nagusien kontrol zehatza eta malgua eskaintzen du, hormigoizko produktuen fabrikazio-eskakizun desberdinetarako konfigurazio errentagarria eskaintzen duen bitartean.
Begizta itxiko kontroleko bi ardatzeko serbo-unitatea: sistemak bi serbo-motor sinkronizatu erabiltzen ditu ardatz anitzeko serbo-unitateekin eta autobusean oinarritutako begizta itxiko kontrol-sistema batekin. Honek bibrazio-parametro nagusien kontrol zehatza ahalbidetzen du, maiztasuna, anplitudea eta fasea barne, produktuen eta prozesuen eskakizun desberdinen arabera.
Produktu anitzeko ekoizpenerako parametroen doikuntza malgua: bi ardatzetako serbo-sistemari esker, bibrazio-parametroak hormigoizko produktu desberdinetarako eta nahasketa-diseinuetarako azkar doi daitezke. Malgutasun honek trinkotze eta konformazio kalitate koherentea onartzen du produkzio-baldintza desberdinetan, fabrikatzaileei serbo bibrazio irtenbide alternatibo bat eskaintzen dien bitartean.
Aire malgukiaren moldeen markoaren giltzatze-sistemak ohiko hotze-mekanismo mekanikoak aire-malguki pneumatiko kontrolatuekin ordezkatzen ditu. Moldearen markoaren blokeo eta askapen azkarra emateko diseinatuta dago, ekoizpenean zehar moldeen kokapen egonkorra mantenduz.
Aire malgukiak blokeatzea azkar eta koherentea lortzeko: aire malgukien puztu eta deflazioa kontrolatuta, moldearen markoaren estutzea eta askatzea ahalbidetzen du. Sistemak erantzun azkarra, estutze-indar koherentea eta kokapen zehatza eskaintzen ditu, moldeen instalazioa eta aldaketa prozedurak errazten laguntzen du.
Moldearen finkapen egonkorra eta aldaketa-denbora murriztea: aire-malgukiaren finkatzeko egiturak bibrazio eta konformazio eragiketetan moldearen kokapen egonkorra mantentzen laguntzen du, ohiko blokeo-mekanismoekin lotutako kontaktu mekanikoa eta higadura murrizten dituen bitartean. Atxikitze eta askapen azkarragoak moldeak aldatzeko denbora eta ekoizpenaren geldialdi-denbora laburtzen laguntzen du, ekipoen erabilera orokorra hobetuz.
Bibrazio-ahari-sistemak ahariaren ordezkapen azkarra eta bibrazio laguntzailea konbinatzen ditu hormigoia trinkotzea eta produktuaren koherentzia hobetzeko.
Aire-kuxinaren blokeo bizkorra Ram ordezkatzeko modu eraginkorrean: ahariak instalazioa, finkatzea eta kentzea errazten dituen aire-kuxinak blokeatzeko mekanismoa du. Diseinu honek mantentze-denbora murrizten laguntzen du eta hormigoizko produktu ezberdinen artean aldatzean ekipamendu-aldaketa azkarragoak errazten ditu.
Trinkotze hobetzeko bibrazio osagarria: eraginkortasun handiko bibrazio-motorrak ahariaren bi alboetan instalatzen dira eta bibrazio sistema nagusiarekin koordinatuta funtzionatzen dute. Kitzikapen osagarriak hormigoiaren nahastearen bidez bibrazioa modu uniformeagoan banatzen laguntzen du, trinkotze uniformea, produktuaren dentsitatea, zehaztasun dimentsionala, konpresio erresistentzia eta gainazaleko akabera onartzen ditu.
Molde-aldaketa azkarreko sistemak moldeak maneiatzeko funtsezko eragiketak automatizatzen ditu, moldeak sartzea, kokatzea eta ateratzea barne. Moldeen aldaketetan eskuzko manipulazioa murriztuz, sistemak produkzio-malgutasuna eta ekipoen funtzionamendua hobetzen laguntzen du.
Moldeen maneiu automatikoa eta kokapen zehatza: sistemak automatikoki mugitzen du moldea konformazio-posiziora, kokapen zehatza egiten du eta moldea erretiratzen du aldaketan zehar. Horrek eskuzko esku-hartzea murrizten du eta moldeen instalazio errepikakorra bermatzen laguntzen du.
Produktu anitzeko ekoizpenerako aldaketa azkarragoak: moldeak maneiatzeko diseinu modularrak aldaketa-zikloak laburtzen laguntzen du eta hormigoizko bloke eta zoladura produktuen zehaztapen desberdinetan ekoizpen malgua onartzen du. Horri esker, fabrikatzaileek produktu batetik bestera modu eraginkorragoan alda ditzakete, produkzio-denbora murrizten duten bitartean.
Oinarri hidraulikoko materiala elikatzeko sistemak hormigoizko nahasketa kontrolatu eta koherentea ematen du moldeen barrunbeetara. Kontrol hidrauliko zehatzak elikadura-prozesuan zehar materialaren banaketa egonkorra mantentzen laguntzen du.
Materialen kontrol zehatzerako gidatze hidraulikoa: zilindro hidraulikoek elikadura-abiadura eta bultzada zehatz-mehatz kontrolatzen dituzte, moldearen barrunbeak oinarrizko hormigoi-nahasketarekin betetzea ziurtatzen laguntzen baitute. Kontrolatutako materialak kokatzeak betetzeko baldintza koherenteak onartzen ditu moldeen konfigurazio desberdinetan.
Produktu-kalitate egonkorrerako elikadura koherentea: sistema materiala nahastea, isurketak, bereizketa eta betetze irregularra murrizteko diseinatuta dago, ekoizpen-ziklo batetik bestera materialaren banaketa koherentea mantentzen lagunduz. Elikadura egonkorrak produktuen dentsitate koherenteari, dimentsioko zehaztasunari eta ekoizpenaren jarraipenari laguntzen dio.
360°-ko biratzen den arku-haustura sistema oinarrizko materialaren hopperan etengabeko fluxua mantentzeko eta ekoizpenean zehar materiala zubi eta blokeatzeko arriskua murrizteko diseinatuta dago.
Etengabeko 360°-ko materialaren asaldura: murrizketa-unitate independente batek higadura-erresistenteak desplazatzen dituzten palak biratzen ditu 360°-ko etengabeko funtzionamendu-ziklo baten bidez, materialaren banaketa-prozesuarekin koordinatuta. Asaldura aktibo honek materialaren arkuak hausten eta oinarrizko materialaren fluxu koherenteagoa mantentzen laguntzen du hoppertik elikadura sistemara.
Materialen zubiak eta ekoizpenaren geldialdi-denbora murriztea: arku-hauste oszilatzaile edo dardaratzaileen ohiko mekanismoekin alderatuta, etengabeko birakariak asaldurak materialaren zubiak, hopper-blokeoak eta materialaren pilaketak eragindako etenaldiak murrizten laguntzen du. Honek elikadura fidagarriagoa onartzen du, garbiketarekin lotutako geldialdi-denbora murrizten du eta ekoizpenaren jarraikortasun orokorra hobetzen du.
Potentzia hidraulikoaren unitate integratuak potentzia hidraulikoaren osagaiak, kontrol-elementuak eta fluido-zirkuituak konbinatzen ditu modulu bateratu batean. Arkitektura trinko honek kanpoko konexio hidraulikoak murrizten ditu eta sistemaren mantentze-lanak errazten ditu.
Fidagarritasun Hidrauliko Hobetzeko Diseinu Integratua: zatitutako konfigurazio hidrauliko konbentzionalekin alderatuta, diseinu integratuak kanpoko hodien konexioen eta ihes-puntu potentzialen kopurua murrizten du. Gainera, funtsezko osagai hidraulikoetarako sarbidea errazten du, ohiko ikuskapena eta mantentze-lanak erosoago bihurtuz.
Etengabeko ekoizpenerako errendimendu hidrauliko egonkorra: sistema erantzun hidrauliko azkarra, presio-kontrol egonkorra eta potentzia eraginkorra emateko makinaren etengabeko funtzionamenduan emateko diseinatuta dago. Konfigurazio integratuak epe luzeko eta intentsitate handiko ekoizpena onartzen du, sistema hidraulikoaren fidagarritasuna hobetzen eta energia-kontsumoa kudeatzen laguntzen du.
